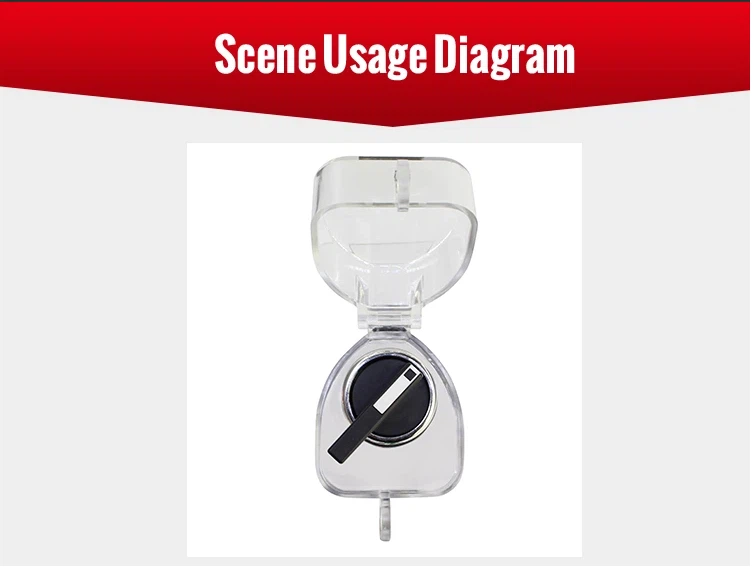

Кнопка аварійної зупинки ПК (у промисловому обладнанні її зазвичай називають кнопкою аварійної зупинки; хоча її назва містить «ПК», її основна функція така ж, як і звичайний пристрій аварійної зупинки) Механізми блокування в основному використовуються для-операцій із високим ризиком або промислових сценаріїв, які потребують кількох рівнів захисту. Його основною функцією є запобігання випадковому скиданню через фізичне блокування, гарантуючи, що пристрій залишається нерухомим, доки небезпека не буде усунена. Нижче наведено типові сценарії застосування та технічні основи:
I. Типові сценарії застосування
Автоматизовані виробничі лінії
Сцена: багато{0}}взаємодія роботів, високошвидкісна-конвеєрна стрічка, складальні лінії тощо.
Вимога: якщо роботизована рука зачепила людину, заклинило матеріал або перевантажило обладнання, кнопку аварійної зупинки слід заблокувати після спускового гачка, щоб запобігти випадковому перезапуску оператора до того, як проблему буде вирішено, що спричинить вторинну травму.
Наприклад, на автомобільній зварювальній лінії, якщо траєкторія робота не є нормальною, блокування кнопки аварійної зупинки гарантує, що всі двигуни будуть вимкнені, доки зварювальний пристрій не буде вручну перевірено на ослаблення.
Експлуатація важкої техніки
Сцена: штампи, машини для лиття під тиском, ковальське обладнання тощо.
Вимоги: цей тип обладнання має високу інерційність і потребує блокування після аварійного вимкнення, щоб запобігти раптовому переміщенню механічних частин через швидке скидання.
Поводження з небезпечними матеріалами
Сцена: котел для хімічної реакції, обладнання для обробки пилу, високотемпературна піч тощо.
Вимога: у разі витоку або перегріву блокування кнопки аварійної зупинки забезпечує припинення живлення (наприклад, пари або електрики), доки група безпеки не визначить, що ризик усунено.
Стандарт: NFPA 79 (електричний стандарт) вимагає, щоб ланцюг аварійної зупинки такого обладнання мав бути само-блокувальним, а для скидання потрібне ручне втручання.
Залізничний транспорт і ліфти
Сцена: двері метро, ескалатори, ліфти.
Вимога: блокування кнопки екстреного гальма запобігає випадковому повторному запуску дверей/сходів, якщо пасажири застрягли в пастці або несправне обладнання. Наприклад, після аварійної зупинки ескалатора приводний двигун повинен бути заблокований, поки ремонтник не зможе вручну скинути його.
Стандарт: стандарт безпеки ліфтів EU EN 81-20/50 чітко вимагає, щоб екстрене гальмування мало функцію блокування.
II. Принципи реалізації технології
Конструкція механічного блокування: кнопка екстреного гальмування має -самонесучий дизайн. Після натискання кнопки контакт блокується важільним або повзунковим механізмом і залишається відкритим навіть після відпускання кнопки. Для скидання потрібно повернути або натиснути кнопку (зазвичай обертання на 45-90 градусів), щоб запобігти випадковій активації.
Конструкція електричного кола: кнопки аварійної зупинки зазвичай захищені подвійними нормально замкнутими (2NC) контактами, з’єднаними послідовно в ланцюзі безпеки. Якщо будь-який контакт застряє, пристрій все одно не запуститься.
Дані: реле безпеки або ПЛК безпеки відстежують стан контакту з часом відповіді менше або дорівнює 20 мс, щоб забезпечити відключення живлення головного контактора протягом 100 мс (див. стандарт IEC 60204-1).
Ергономічні вимоги:
Висота кнопок має становити від 0,6 до 1,7 метрів і залишатися відкритими для забезпечення швидкого доступу в екстреній ситуації.
Кольори та маркування: червона кнопка у формі гриба-, жовта основа, сумісна з ISO 13850, висока видимість, легко розпізнати.
III. Вимоги до відповідності
Стандарти сертифікації: обладнання має відповідати таким стандартам, як CE (ЄС), UL (Північна Америка), CCC (Китай), а кнопки аварійної зупинки мають відповідати таким стандартам, як IEC 60947-5-5 та ISO 13850. Оцінка ризику: відповідно до стандартів ISO 12100 підприємства повинні проводити оцінку ризиків обладнання, щоб визначити необхідний рівень безпеки (наприклад, PL e або SIL 3). Важливою оцінкою є функція блокування аварійного вимкнення.
IV. ВСТУП Операційні процедури
Умови запуску: лише для надзвичайних ситуацій, таких як несправність обладнання або ризик отримання травм. Він заборонений як альтернатива звичайним процедурам відключення.
Процедура скидання:
Усунення джерела небезпеки (наприклад, від’єднайте живлення, ізолюйте матеріали);
Ручне обертання/витягування кнопки скидання;
Перед перезапуском пристрою необхідно виконати операцію (наприклад, верстати з ЧПК), яка повертає до контрольної точки.
